电源

额定电压

三相380V~480V

允许电压波动

-15%~+10%

额定频率

50/60Hz

允许频率波动

±5%

输出

输出电压

三相380V~480V（跟随输入电压）

输出频率

≤500Hz

载波频率

0.5~16kHz（可根据温度自动调整，不同机型调整范围不同）

过载能力

150%额定电流60s；180%额定电流3s

基本功能

频率设定分辨率

数字设定：0.01H

模拟设定：频率上限值x0.025%z

控制方式

开环矢量控制（SVC）

V/F控制

启动转矩

0.3Hz/150%（SVC）

调速范围

1:200（SVC）

稳速精度

±0.5%（SVC）

转矩提升

自动转矩提升

手动转矩提升0.1%~30.0%

V/F曲线

两种方式：直线型；多点型；

加减速曲线

直线或S曲线加减速方式

四种加减速时间，加减速时间范围0.0~6500.0s

直流制动

直流制动频率：0.00Hz~频率上限值

制动时间：0.0s~36.0s

制动动作电流值：0.0%~100.0%

点动控制

点动频率范围：0.00Hz~50.00Hz

点动加减速时间：0.0s~6500.0s

简易PLC,多段速运行

通过内置PLC或控制端子可实现16段速运行

内置PID

过程控制应用中实现闭环控制

过压过流失速控制

运行时对电流电压自动限制，防止频繁过流过压故障停机

快速限流功能

可减小过流故障停机，保护变频器正常运行

控制接口

数字输入

5个多功能数字输入，其中1个支持不低于100kHz脉冲输入功能

模拟输入

2个模拟输入，均可支持0~10V或4~20mA模拟输入，通过跳线切换电压或电流输入

数字输出

2个开路集电极数字输出，其中1个支持不低于100kHz方波输出

模拟输出

2个模拟输出，支持0~10V或0~20mA模拟输出，通过跳线切换电压或电流输出

继电器输出

2路继电器输出，包括2个常开触点，2个常闭触点

标配通信接口

1路RS485通信接口

操作面板

LED数码显示

5位数码显示参数、设置等

指示灯

4个状态指示，3个单位指示

按键功能

5个功能按键包括1个多功能按键，可通过参数P0~00设置功能

飞梭旋钮

具有加、减及确认的功能

参数拷贝

实现参数的快速上传、下载功能

保护功能

基本保护

输入输出缺相、过压、欠压、过流、过载、过热、相间短路、电压

电流限幅、快速限流等多种保护功能

环境

使用环境

室内，无导电性粉尘、油污等

运行环境温度

-10℃~+40℃（40℃~50℃，温度每升高1℃降额1.5%）

湿度

小于95%RH，无凝露

海拔高度

1000m以下不降额使用，1000m以上海拔每升高100m降额1%使用

存储环境温度

-20℃~+60℃

振动

小于5.9m/s²(0.6g)

防护等级

IP20

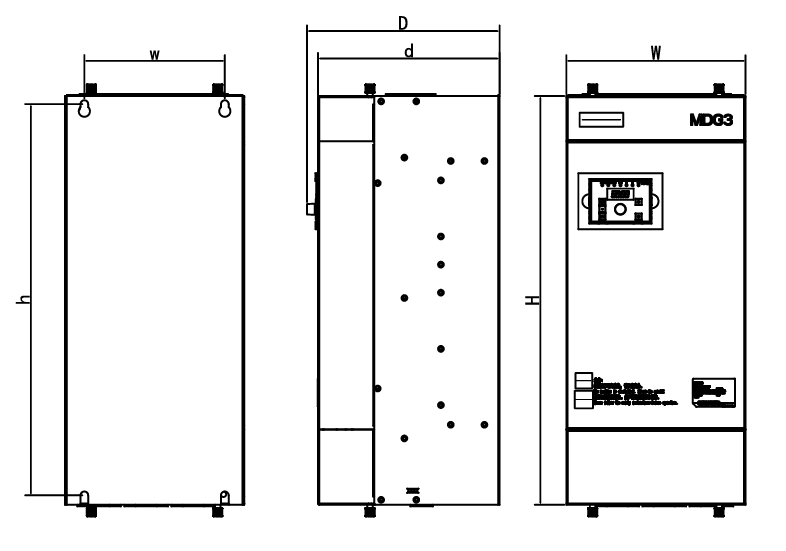

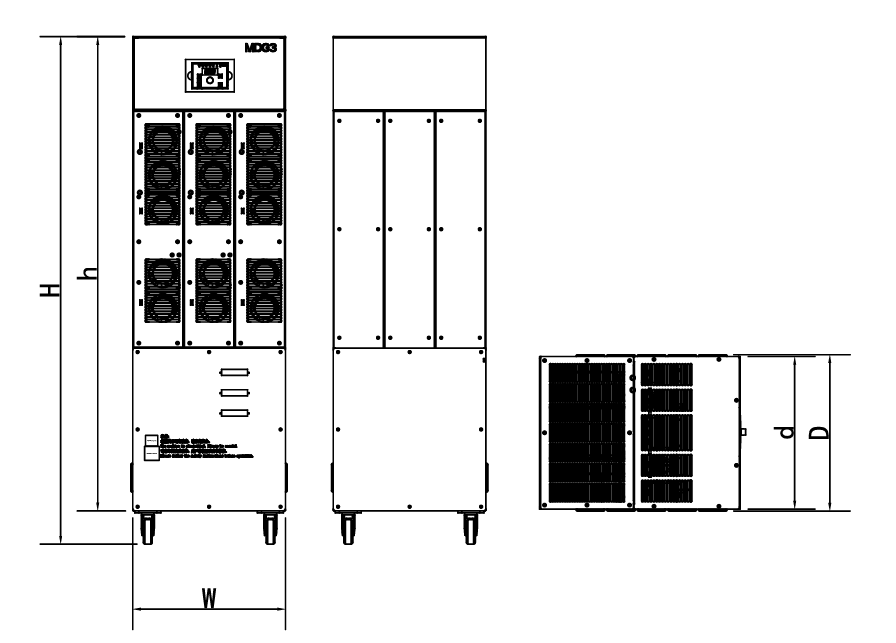

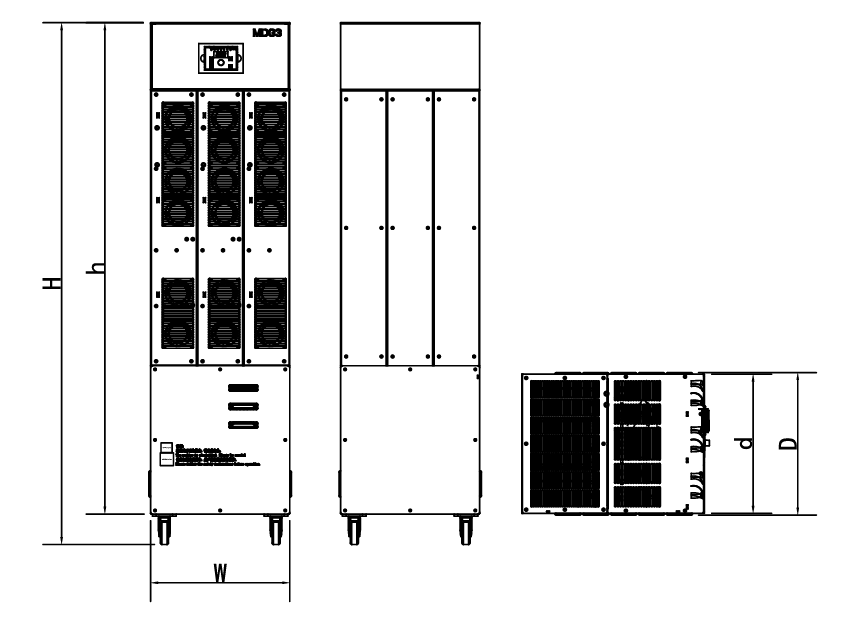

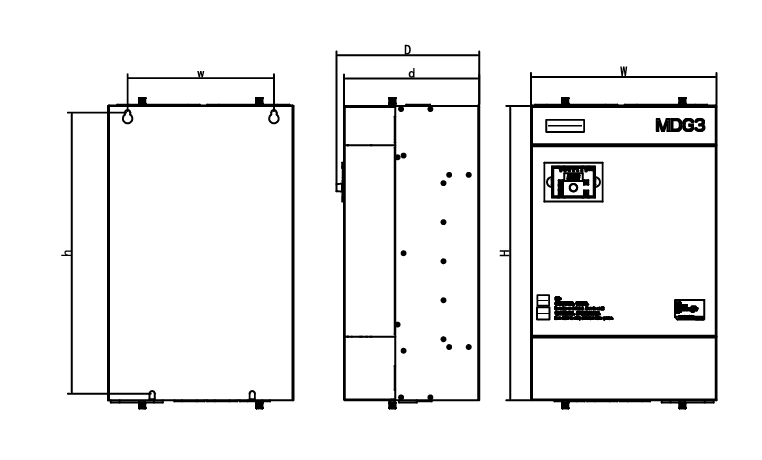

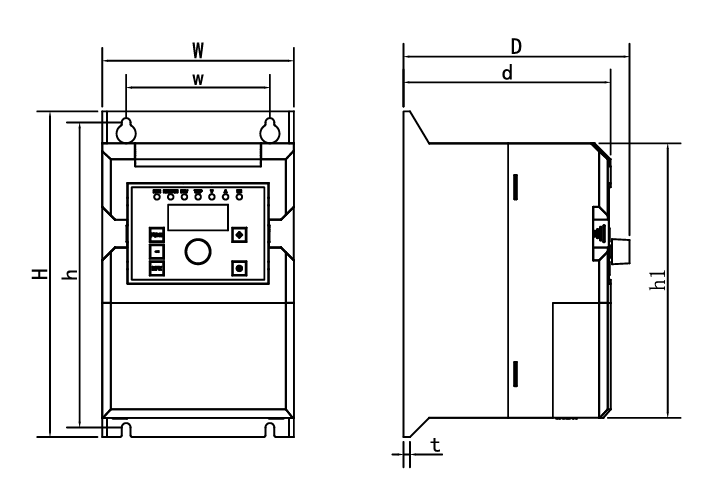

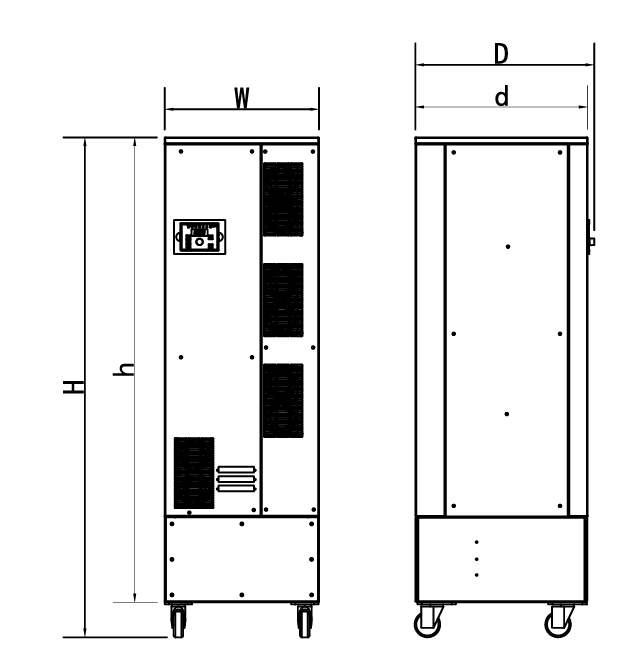

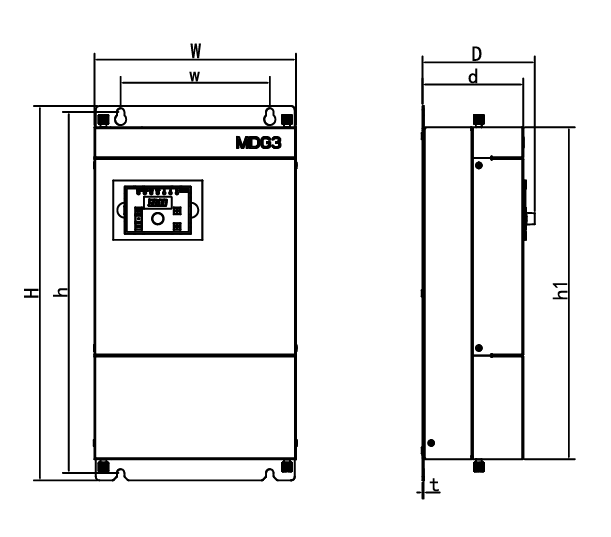

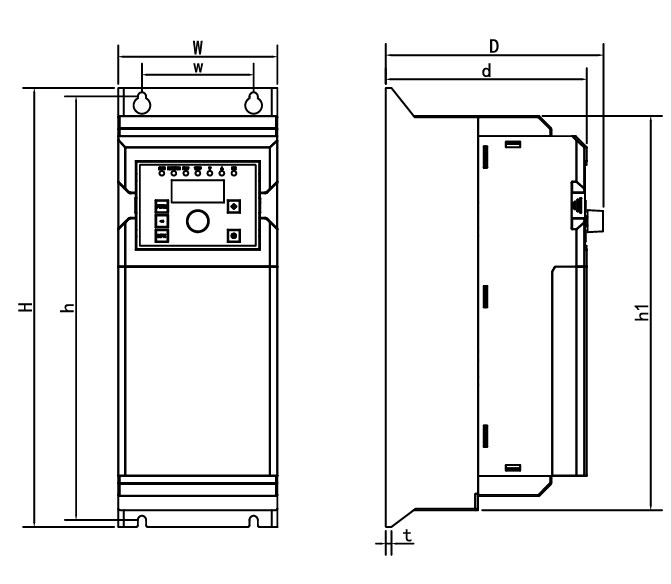

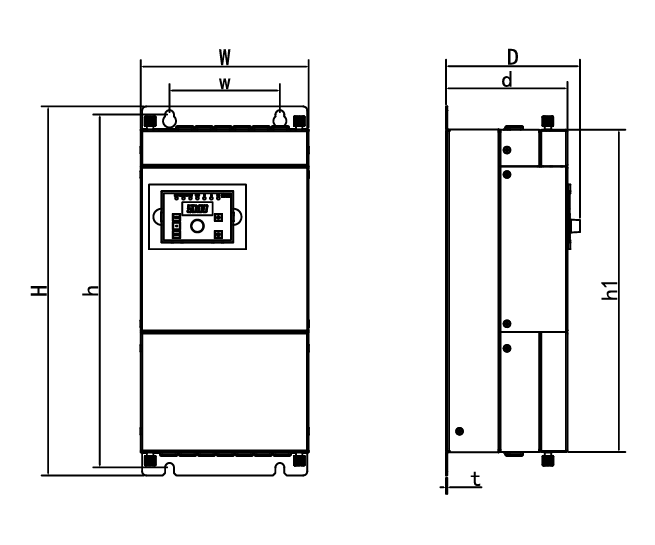

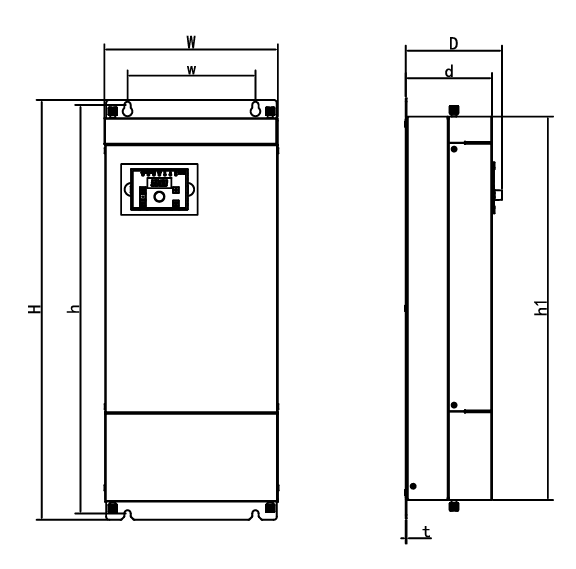

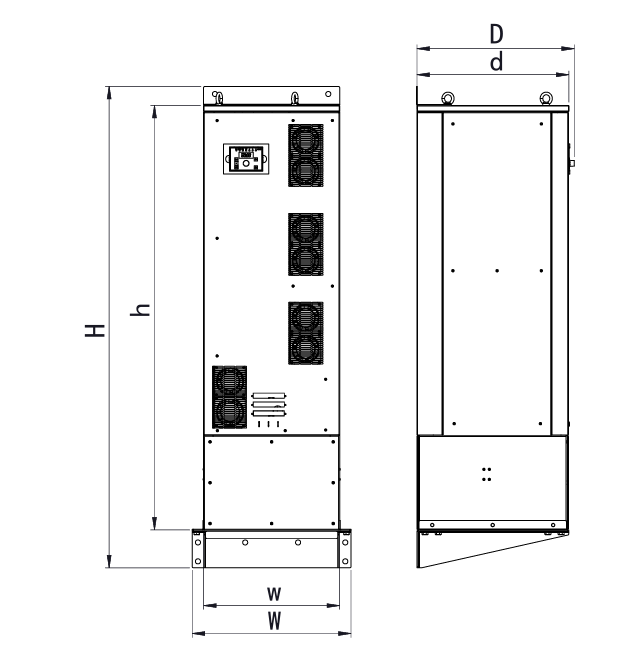

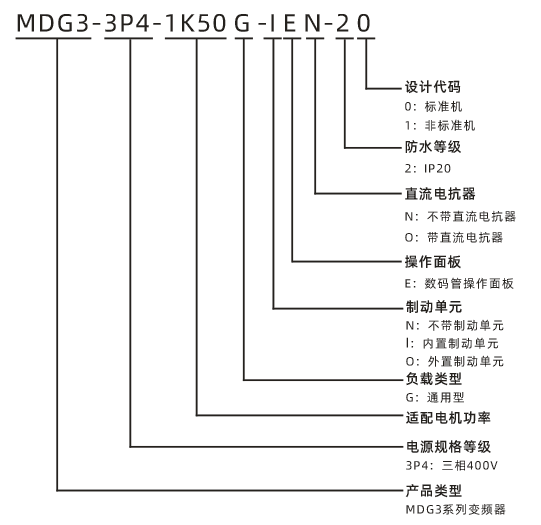

外形图

W

H

D

w

h

h1

d

t

固定

螺钉

净重

(kg)

1K50G

A

120

204

142

90

191

172

130

4

M5

1.5

2K20G

4K00G

5K50G

7K50G

B

114

315

156

80

304

283

144

4

M5

2.5

11K0G

15K0G

18K5G

C

207

455

165

136

435

397

150

1.5

M10

9

22K0G

30K0G

D

270

502

150

200

484

445

135

1.5

M10

12

37K0G

E

270

657

150

200

639

600

135

1.5

M10

16

45K0G

55K0G

75K0G

F

255

584

274

200

557

/

258

/

M8

30

93K0G

110KG

G

380

603

292.5

300

576

/

277

/

M10

45

132KG

160KG

H

360

1167

418

/

1085

/

402

/

/

75

185KG

200KG

220KG

250KG

I

375

1246

384

/

1165

/

375

/

/

100

280KG

315KG

355KG

J

375

1406

384

/

1325

/

375

/

/

135

400KG
